Warum die Dichtheit eines Hydraulikzylinders entscheidend ist
Hydraulikzylinder sind das Herzstück zahlreicher Maschinen: Von Baumaschinen und Pressen bis hin zu Industrieanlagen und Landmaschinen. Sie wandeln hydraulische Energie in mechanische Kraft um und arbeiten dabei unter hohem Druck, oft bei extremen Temperaturen und in rauen Umgebungen. Genau deshalb ist Ihre Dichtheit und ein fachgerechtes Hydraulikzylinder abdichten kein kleines Detail, sondern eine Grundvoraussetzung für den sicheren und effizienten Betrieb jeder Anlage.
Selbst kleine Leckagen können große Folgen haben: Druckverlust, reduzierte Maschinenleistung, kontinuierlicher Hydraulikölverlust und im schlimmsten Fall ein ungeplanter Stillstand der gesamten Anlage. Hinzu kommen Umweltaspekte, denn austretendes Hydrauliköl ist eine Umweltgefährdung, die in vielen Betrieben dokumentiert und gemeldet werden muss. Wer Hydraulikzylinder regelmäßig wartet und im Bedarfsfall auch Hydraulikzylinder abdichten wird, spart langfristig Zeit, Geld und vermeidet aufwändige Folgeschäden.
In diesem Beitrag erfahren Sie, welche Ursachen Leckagen haben, welche Dichtungsmaterialien für welchen Einsatz geeignet sind, wie der Dichtungswechsel abläuft und welche Werkzeuge beim Hydraulikzylinder abdichten unverzichtbar sind.
Häufige Ursachen für Leckagen bei Hydraulikzylindern
Bevor man das Hydraulikzylinder abdichten in Angriff nimmt, lohnt es sich, die Ursache der Undichtigkeiten genau zu verstehen, denn nicht jede Leckage hat dieselbe Quelle, und eine falsche Diagnose für zur nächsten Reparatur.

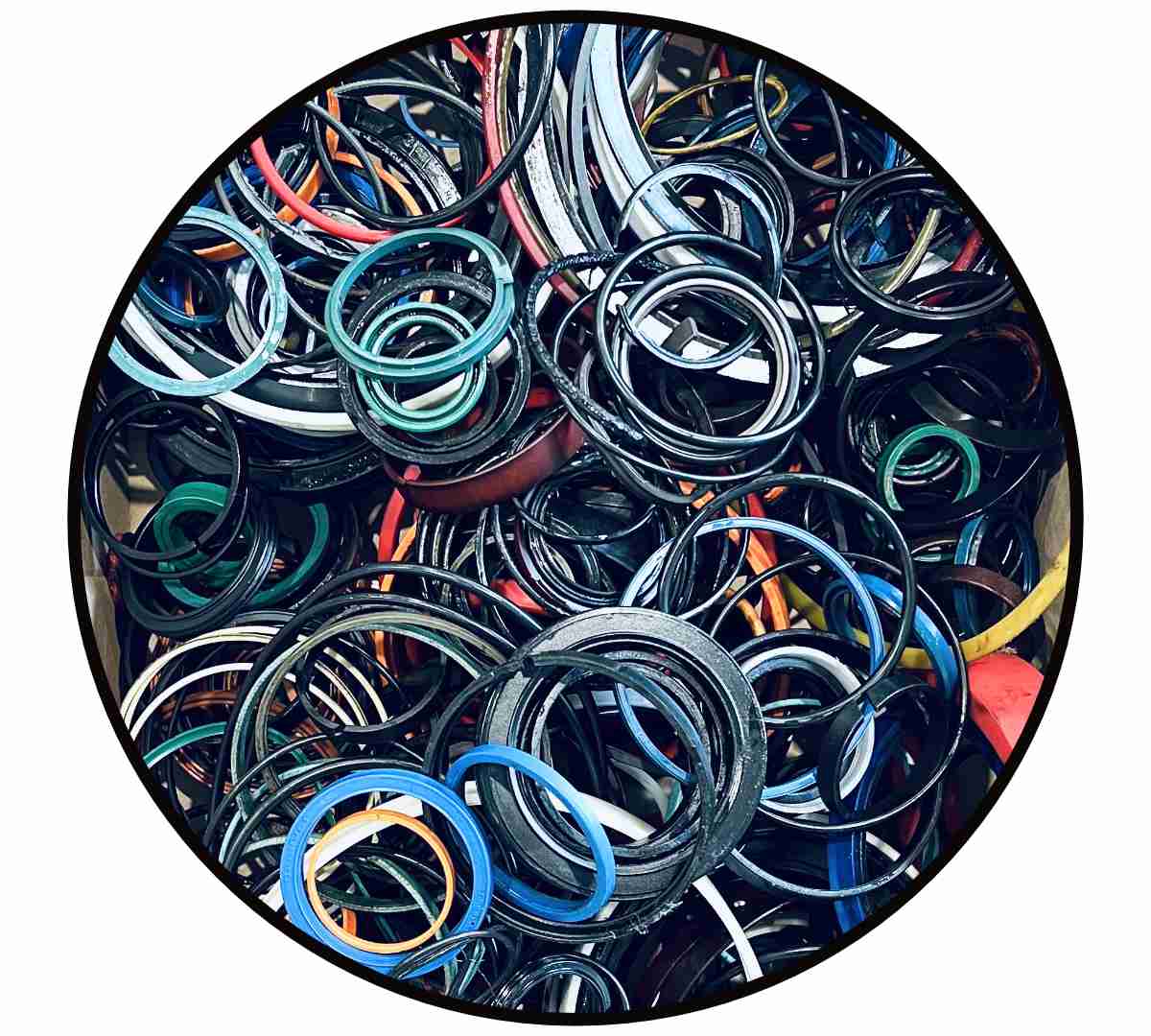

Verschlissene Dichtungen sind mit Abstand die häufigste Ursache. Dichtungen sind Verschleißteile: Sie leiden unter permanentem Druck, Temperaturschwankungen und mechanischer Reibung. Mit der Zeit verlieren sie ihre Elastizität und können den Druck nicht mehr zuverlässig halten. Dieser Prozess beschleunigt sich bei hohen Betriebstemperaturen, aggressiven Hydraulikflüssigkeiten oder wenn die Dichtungen von Anfang an nicht optimal zu den Bedingungen oder dem Medium gepasst haben.
Beschädigungen an Kolbenstange oder Zylinderkörper sind die zweithäufigste Ursache. Kratzer, Riefen oder Korrosion auf der polierten Kolbenstangenoberfläche zerstören jede Dichtung, egal wie neu sie ist. Schon feine Riefen von wenigen Zehntel Millimetern reichen aus, um eine Stangendichtung innerhalb kurzer Zeit zu beschädigen. Hier hilft kein Dichtungswechsel allein: Die Oberfläche muss zuerst beurteilt und gegebenenfalls durch Schleifen, Hartchrom oder andere Verfahren aufgearbeitet oder ersetzt werden. Erfahren Sie mehr darüber in unserem Beitrag: Hydraulikzylinder: Tipps für die Reparatur und Instandsetzung
Die falsche Montage oder minderwertige Ersatzteile sind ebenfalls ein häufiger Grund für wiederkehrende Leckagen. Eine verdrehte Stangendichtung, ein falsch gesetzter O-Ring oder eine PTFE Kolbendichtung, die nicht korrekt kalibriert wurde. Das sind Fehler, die man erst beim nächsten Drucktest oder nach wenigen Betriebsstunden merkt. Genau hier liegt der Unterschied zwischen einer provisorischen Reparatur und einer dauerhaften Lösung.
Dichtungsmaterialien: Was passt für welchen Einsatz?
Die Wahl des richtigen Dichtungsmaterials beim Hydraulikzylinder abdichten ist genauso wichtig wie der korrekte Einbau. Nicht jede Dichtung funktioniert in jeder Anwendung zuverlässig. Entscheidend sind das verwendete Hydraulikmedium, der Betriebsdruck, die Betriebstemperatur und die Bewegungsgeschwindigkeit. Einen umfassenden Überblick über Dichtungsmaterialien in der Hydraulik und ihre Eigenschaften bietet die SKF Seite der Werkstoffe von Dichtungen
- NBR (Nitrilkautschuk) ist das Standardmaterial für die meisten Hydraulikanwendungen mit Mineralöl. Es ist öl- und fettbeständig, mechanisch robust, kostengünstig und für Temperaturen von -30°C bis +100°C geeignet. Für Standardanwendungen in der Industrie und im Maschinenbau ist NBR die erste Wahl. Bei hohen Betriebsdrücken über 200bar stößt NBR jedoch an seine Grenzen. Hier sind Stützringe notwendig oder der Wechsel auf Polyurethan bzw. PTFE empfehlenswert.
- FKM (Fluorkautschuk / Viton®) kommt zum Einsatz, wenn es heiß wird oder aggressive Medien im Spiel sind. Mit einem Einsatzbereich von bis zu +200°C und hervorragender Beständigkeit gegenüber Kraftstoffen, Säuren und synthetischen Hydraulikflüssigkeiten ist FKM das Material für anspruchsvolle Anwendungen, allerdings zu einem deutlich höheren Preis als NBR.
- PTFE (Polytetrafluorethylen / Teflon) wird vor allem für Kolbendichtungen eingesetzt. PTFE ist chemisch sehr stabil, hat extrem niedrige Reibwerte und eignet sich für sehr hohe Drücke. Der Nachteil: PTFE ist weniger elastisch als Gummiwerkstoffe und muss bei Einbau besonders sorgfältig behandelt werden. Eine falsch montierte oder beschädigte PTFE Dichtung kann beim Hydraulikzylinder abdichten fatale Auswirkungen haben, weshalb das richtige Einbauwerkzeug hier unverzichtbar ist.
- PU (Polyurethan) ist das Material das heute beim Hydraulikzylinder abdichten NBR und PTFE oft verdrängt. Und das auch aus gutem Grund: Thermoplastisches Polyurethan vereint hohe Abriebfestigkeit, geringen Druckverformungsrest und hervorragende Reißfestigkeit in einem Werkstoff. Es wird vor allem für Nutringe, Lippendichtungen und Abstreifer eingesetzt und ist bei Drücken bis zu 400bar einsetzbar. Ein weiterer praktischer Vorteil gegenüber PTFE: PU-Dichtungen können ohne aufwändige Kalibrierung montiert werden und sind deutlich robuster beim Einbau.
Für besonders anspruchsvolle Anwendungen gibt es auch spezialisierte Varianten von Polyurethan für Wasserhydraulik und biologisch abbaubare Hydraulikflüssigkeiten (beständig bis +90C in Wasser) oder für Hochdruckanwendungen mit außergewöhnlicher Extrusionsbeständigkeit und für Extremkälteanwendungen bis -50°C
Hydraulikzylinder abdichten: So geht's richtig!
1.) Vorbereitung: Achten Sie darauf, dass der Hydraulikzylinder in der Anlage drucklos ist und trennen Sie ihn vom System. Fangen Sie die Hydraulikflüssigkeit fachgerecht auf. Reinigen Sie den Zylinder und Ihren Arbeitsbereich gründlich. Schmutz ist der Feind jeder Dichtung. Wichtig: Bemessen Sie Dichtungen immer mittels kalibrierten Messwerkzeugen.
2.) Demontage: Lösen Sie den Zylinderkopf je nach Bauart mittels Hakenschlüssel, Innensechskant oder geeigneten Zangen. Entnehmen Sie vorsichtig die Kolbenstange mit dem Kolben. Prüfen Sie jede einzelne Komponente auf Beschädigungen: Kratzer oder Riefen auf der Kolbenstange, Zustand der Zylinderbohrung, Verschleiß der Führungsbänder und Abstreifer.
3.) Dichtungen entfernen: Lösen Sie die alten Dichtungen vorsichtig aus den Nuten. Kunststoff Hebelwerkzeuge oder spezielle Dichtungshaken sind hier die richtige Wahl. Verwenden Sie niemals scharfe Metallwerkzeuge. Achten Sie beim Hydraulikzylinder abdichten darauf, dass Sie alle Nuten und Gewinde gründlich reinigen, Rost entfernen und alle Metallteile auf Einlaufspuren oder Riefen kontrollieren., Sind Nuten beschädigt, müssen diese vor dem Neueinbau aufgearbeitet werden.
4.) Neue Dichtungen mit dem richtigen Werkzeug einbauen: Hier liegt der entscheidende Unterschied zwischen einer fachgerechten, dauerhaften Reparatur oder der nächsten Leckage nach wenigen Betriebsstunden. Bei MONTARA setzen wir beim Hydraulikzylinder abdichten auf zwei bewährte Spezialwerkzeuge:

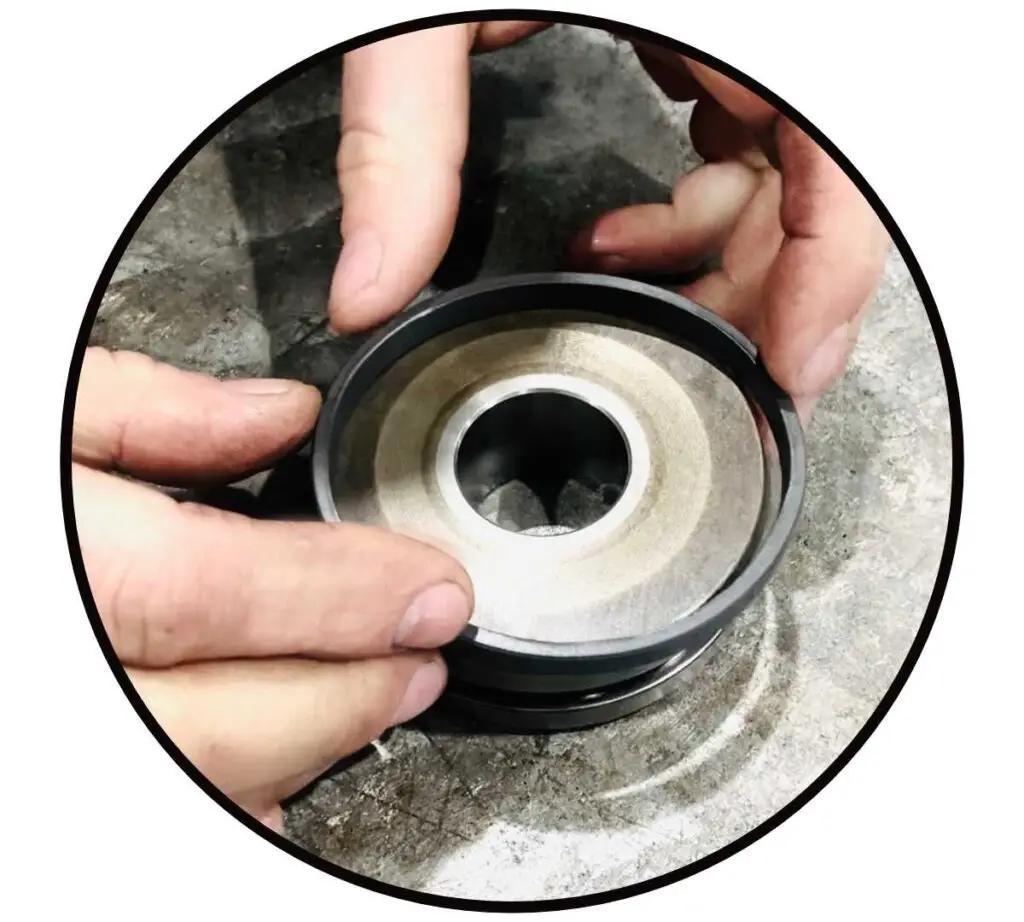

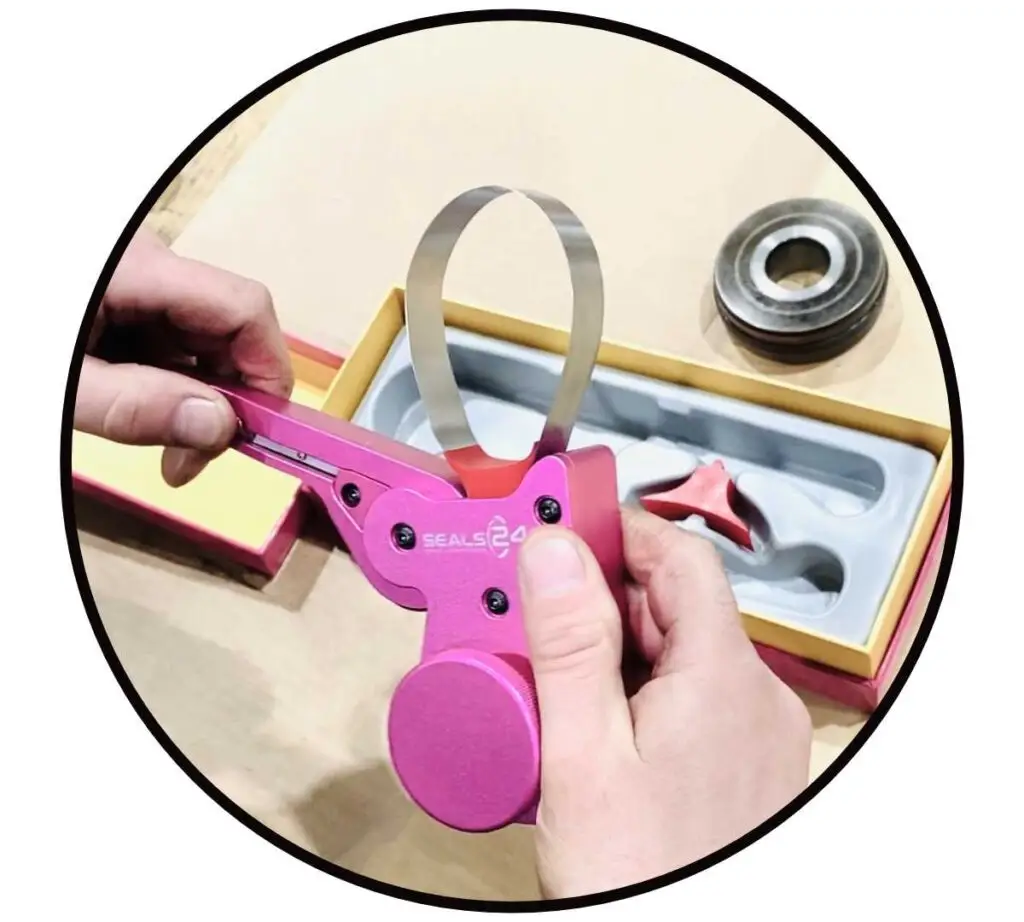

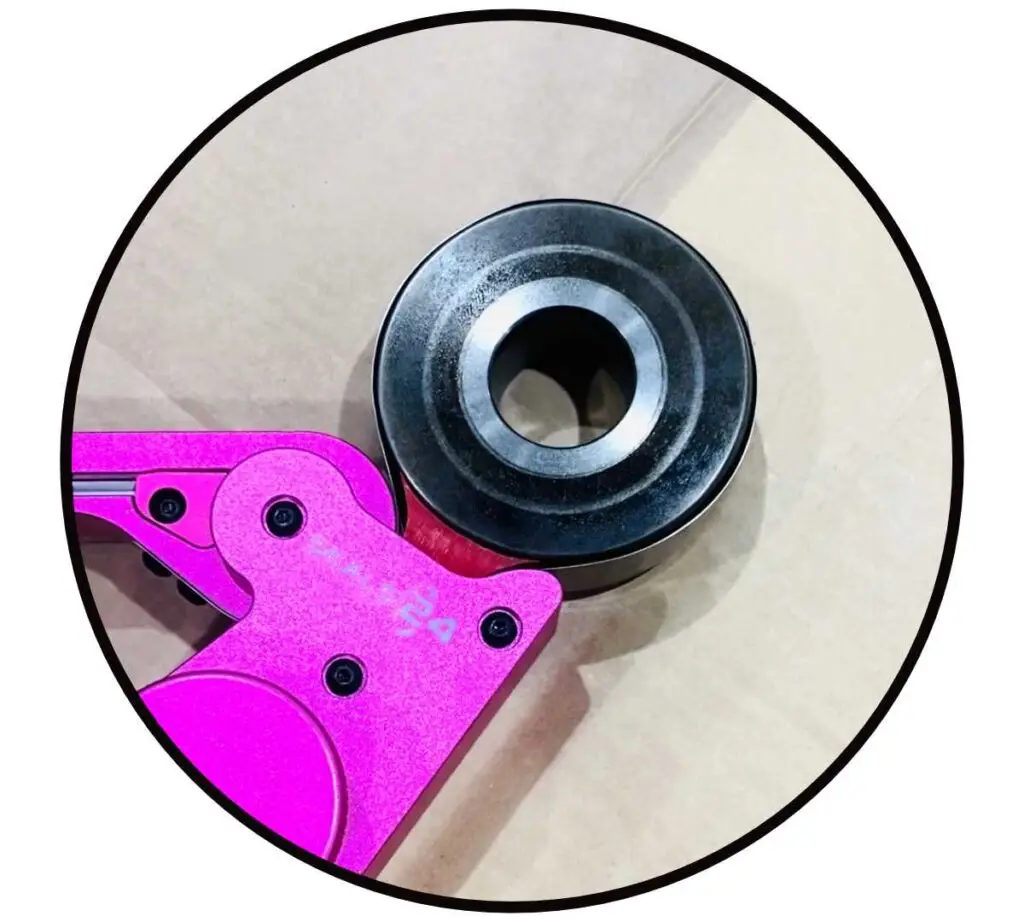

- Der Seal Clasper, ein Kalibrierwerkzeug für PTFE -Kolbendichtungen. PTFE-Dichtungen werden beim Aufziehen über den Kolben aufgedehnt und müssen anschließend auf das exakte Einbaumaß zurückgeformt werden, da sie sonst beim Einbau nicht passen oder beschädigt werden können. Der Seal Clasper hält die Dichtung mit einem einstellbaren Edelstahlband gleichmäßig zusammen, während ein integrierter PU-Keil die Dichtungsoberfläche vor Beschädigungen schützt. Der Seal Clasper kann bei Außendurchmesser von 50 bis 360mm eingesetzt werden.
Wie der Seal Clasper funktioniert, Sehen Sie hier in unserem Seal Clasper Anwendungsvideo auf Youtube

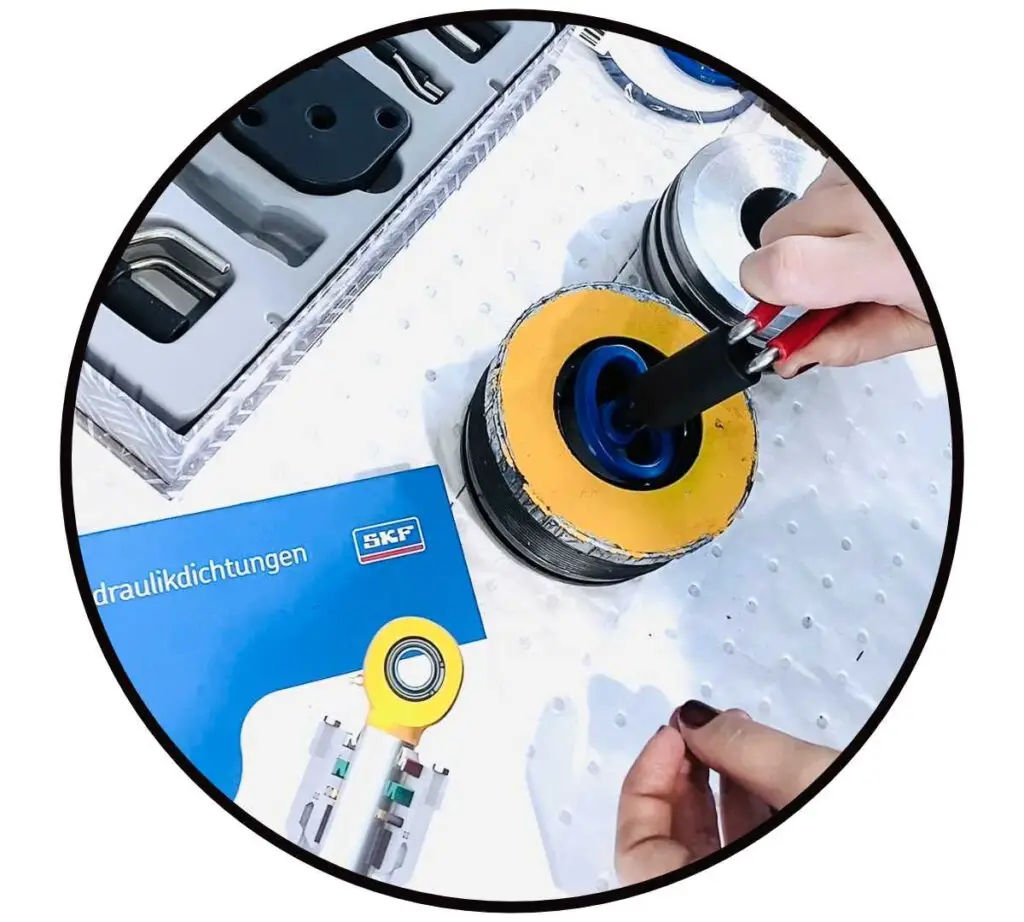

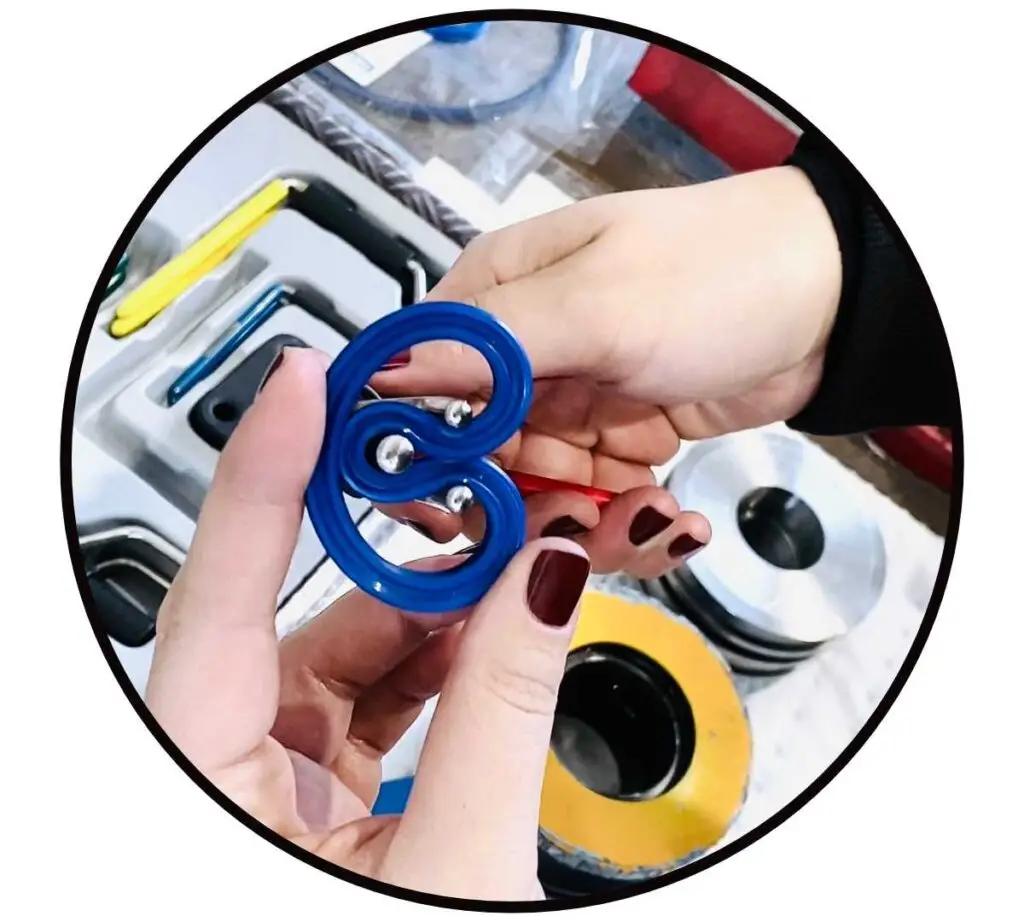

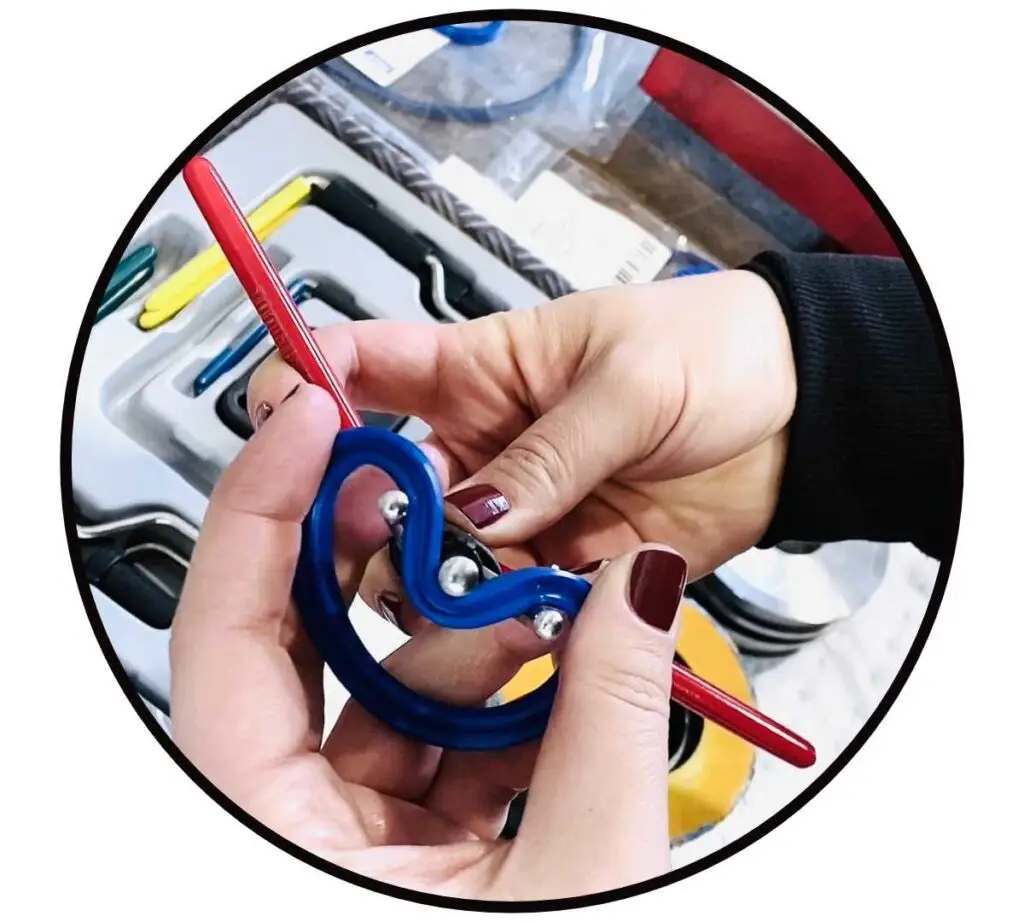

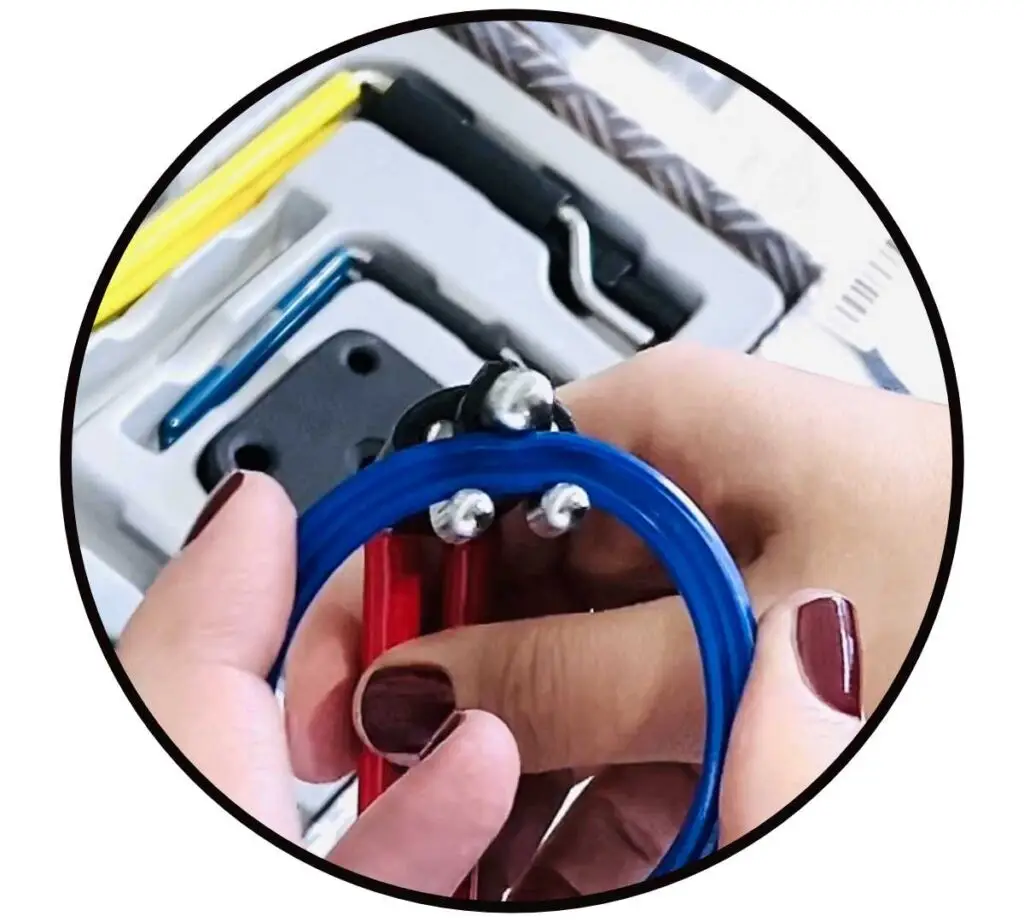

- Der Seal Twistor, ein Montagewerkzeug für Stangendichtungen. Dieses Werkzeug faltet die Lippendichtung kontrolliert zusammen, sodass sie beim Hydraulikzylinder abdichten ohne Verdrehung und ohne Beschädigung in den Zylinderkopf eingesetzt werden kann. Die Dichtung wird in den Seal Twistor eingespannt, die Handhebel werden umgeklappt und die Dichtung liegt unter gleichmäßiger Spannung bereit, um sauber in die Nut eingelegt zu werden. Dazu werden die Handhebel einfach wieder aufgeklappt. Ein verdrehter Einbau, einer der häufigsten und kostspieligsten Montagefehler, wird damit zuverlässig verhindert.
Wie der Seal Twistor in der Prayis eingesetzt wird, sehen Sie hier in unserem Seal Twistor Anwendungsvideo auf YouTube
5.) Montage und Dichtheitsprüfung: Montieren Sie den Kolben wieder auf der Kolbenstange und führen Sie diese vorsichtig wieder in das Zylinderrohr ein. Alle Dichtungen sollten vor dem Einbau und beim Zusammenführen leicht mit sauberer Hydraulikflüssigkeit benetzt werden: Das erleichtert die Montage und schützt das Dichtungsmaterial beim Einsetzen vor mechanischer Belastung. Achten Sie darauf dass die Dichtungen beim Zusammenbau des Zylinders nicht verschoben oder beschädigt werden. Ziehen Sie den Zylinderkopf mit dem vom Hersteller vorgeschriebenen Anzugsmoment fest. Zu wenig bedeutet Leckagen, zu viel kann Dichtungen quetschen oder Gewinde beschädigen. Schließen Sie den Zylinder anschließend an das System und setzen entlüften Sie den Zylinder. Kontrollieren Sie alle Dichtungsbereiche und prüfen Sie ob Ölspuren sichtbar sind.
Anzeichen für undichte Hydraulikzylinder früh erkennen
Sichtbare Ölspuren an der Kolbenstange oder rund um den Zylinderkopf sind das offensichtlichste Zeichen einer Undichtigkeit. Aber es gibt auch subtilere Warnsignale, die Sie kennen sollten: Eine Maschine, die langsamer reagiert als gewohnt, eine Position unter Last nicht mehr hält oder beim Abschalten langsam absackt. All das sind klassische Hinweise auf einen Druckverlust durch undichte Hydraulikzylinder. Auch ein unerklärlich sinkender Hydraulikölstand im Tank kann auf eine schleichende Leckage hinweisen, die äußerlich noch nicht sichtbar ist. Wer diese Signale früh erkennt und handelt, vermeidet größere Folgeschäden und teure Stillstandszeiten.
Wann sollten Sie einen Fachbetrieb beauftragen?
Nicht jeder Hydraulikzylinder kann ohne das richtige Werkzeug oder der entsprechenden Erfahrung zuverlässig abgedichtet werden. Bei beschädigten Kolbenstangenoberflächen, stark korrodierten Zylinderkörpern, Zylindern mit sehr hohen Druckanforderungen oder unbekannter Dichtungsspezifikation ist professionelles Know-how gefragt. Auch wenn die passenden Spezialwerkzeuge fehlen, riskieren Sie beim Selbstversuch oft mehr Schaden als Nutzen: Eine falsch eingebaute Dichtung hält selten lange.
Die MONTARA GmbH ist Ihr Fachbetrieb für eine professionelle Instandsetzung und das fachgerechte Hydraulikzylinder abdichten. Mit langjähriger Erfahrung, dem richtigen Werkzeug und hochwertigen Dichtungsmaterialien sorgen wir dafür, dass Ihre Hydraulikzylinder wieder zuverlässig und dauerhaft dicht sind, damit Ihre Anlage läuft und Ausfallzeiten auf ein Minimum reduziert werden.
Kontaktieren Sie uns für eine schnelle und fachgerechte Lösung!
Fazit
Hydraulikzylinder abdichten ist kein Hexenwerk. Aber Präzision, das richtige Werkzeug und die passenden Dichtungsmaterialien machen den Unterschied zwischen einer dauerhaften Lösung und dem nächsten ungeplanten Serviceaufruf. Wer regelmäßig wartet, Warnsignale frühzeitig erkennt und beim Hydraulikzylinder abdichten sorgfältig und mit dem richtigen Werkzeug vorgeht, verlängert die Lebensdauer seiner Hydraulikzylinder erheblich und erhält seine Anlagen lange Zeit zuverlässig im Betrieb.
